Description

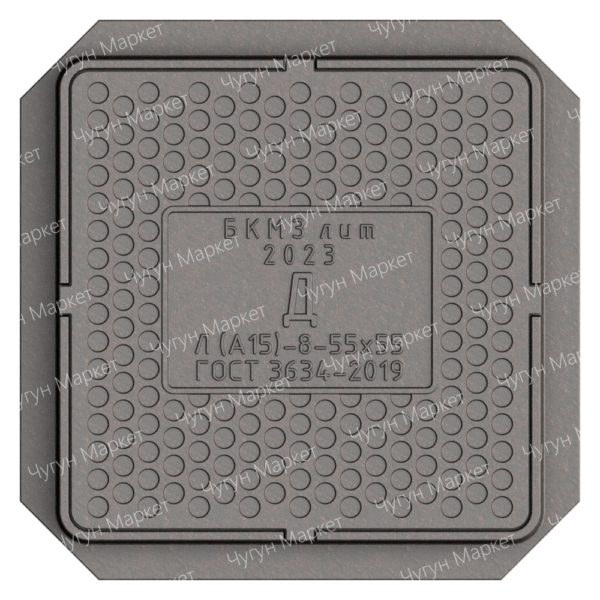

Чугунный люк имеет квадратную форму, корпус и крышка люка изготовлена из серого чугуна марки СЧ20 ГОСТ 1412-85. Устанавливается на смотровые колодцы инженерных сетей, расположенных в пешеходных зонах и на территориях зеленых насаждений. Номинальная нагрузка 1,5 тонны.
Основные данные и характеристики:
- Габариты корпуса, мм — 710 х 710
- Высота корпуса, мм — 105
- Габариты проема, мм — 550 х 550
- Нормативная нагрузка, кН — 15
- Масса, кг — 66
Комплект поставки
- Корпус — 1 шт.
- Крышка — 1 шт.
- Паспорт — 1 шт.
Гарантийные обязательства
- Гарантийный срок эксплуатации — 3 года со дня ввода в эксплуатацию, но не более 5 лет с момента отгрузки продукции с предприятия
- Назначенный срок службы — 20 лет
- Назначенный срок хранения — 2 года
Чертеж люка
Чугунные люки
Разновидности и параметры люков из чугуна регламентированы ГОСТ 3634-99, 3634-19 подразделяющем все изделия на следующие категории:
Классификация чугунных люков и их предназначение
Большинство люков называют канализационными, но каждый из них имеет определенное назначение. Последний ГОСТ 3634-2019. В этом ГОСТ в пункте 4.4. прописаны маркировки, которые наносятся на люки:
- В – водопровод
- ПГ – пожарный гидрант
- К – бытовая и производственная канализация
- КК – кабельная канализация
- ТСОД – технические средства обеспечения движения
- Д – дождевая канализация
- ТС – тепловая сеть
- МГ – магистральный газ
- ГТС – городская телефонная сеть
