Описание
Чугунный тяжелый люк общего назначения предназначен для установки на колодцы подземных инженерных сетей городских автомобильных дорог. Для обеспечения бесшумности и устойчивости крышки при наезде автотранспорта используется эластичная прокладка. Запорное устройство предотвращает кражу крышки. В крышке люка имеются газоотводные отверстия, которые также служат для открывания. Крышка в корпусе фиксируется двумя ушками.
Основные данные и характеристики:
- Диаметр корпуса, мм — 850
- Высота корпуса, мм — 100
- Диаметр проема, мм — 600
- Нормативная нагрузка, кН — 25
- Запорное устройство — есть
- На крышке люка обозначение — Д (дренаж)
- Масса люка, кг — 104,5
Комплект поставки
- Корпус — 1 шт.
- Крышка — 1 шт.
- Паспорт — 1 шт.
Гарантийные обязательства
- Гарантийный срок эксплуатации — 3 года со дня ввода в эксплуатацию, но не более 5 лет с момента отгрузки продукции с предприятия
- Назначенный срок службы — 20 лет
- Назначенный срок хранения — 2 года

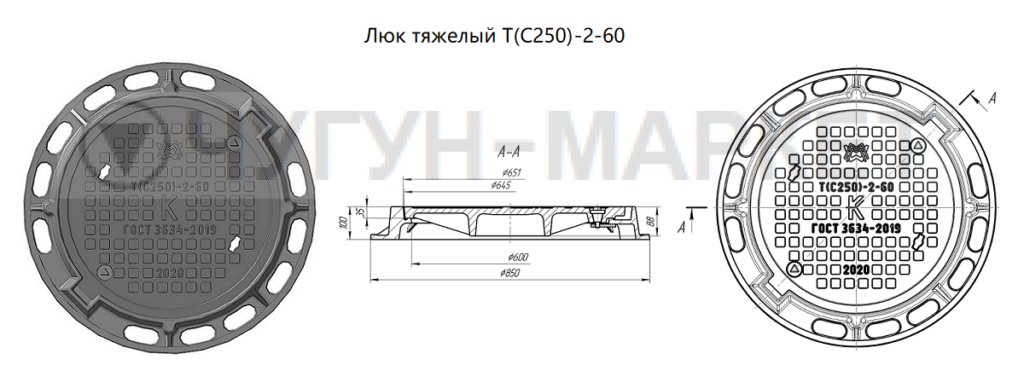

Чертеж люка
Чугунные люки
Разновидности и параметры люков из чугуна регламентированы ГОСТ 3634-99, 3634-19 подразделяющем все изделия на следующие категории:
Классификация чугунных люков и их предназначение
Последний ГОСТ 3634-2019. В этом ГОСТ в пункте 4.4. прописаны маркировки, которые наносятся на люки:
- В – водопровод
- ПГ – пожарный гидрант
- К – бытовая и производственная канализация
- КК – кабельная канализация
- ТСОД – технические средства обеспечения движения
- Д – дождевая канализация
- ТС – тепловая сеть
- МГ – магистральный газ
- ГТС – городская телефонная сеть
